工作原理

平板型分流器的工作基于歐姆定律。當直流電流通過該分流器時，由于其自身具有一定的電阻值，根據歐姆定律 U = IR（其中 U 為電壓，I 為電流，R 為電阻），會在分流器的兩端產生與電流大小成正比的電壓降。例如，若分流器電阻為 R，通過的電流為 I，則在其兩端產生的電壓降 U 即為 I 與 R 的乘積。這個電壓降隨后可被測量并轉化為對應的電流值，從而實現對大電流的精確測量。

結構特點

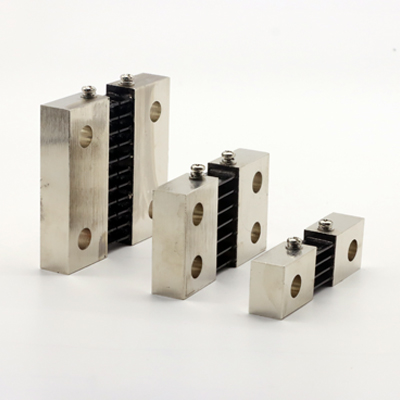

外形結構

  平板型分流器的顯著特點是其平板狀的外形。這種設計使其表面積較大，有利于散熱，能夠在高電流環境下穩定工作。與其他形狀的分流器相比，平板結構更易于安裝和集成到各種電氣設備中，例如在一些電力控制柜中，平板型分流器可以方便地安裝在特定位置，不占用過多空間。

材料選擇

  制作平板型分流器的材料通常選用高純度的金屬，如錳銅合金等。這些材料具有低電阻溫度系數的特性，這意味著在不同溫度條件下，其電阻值變化極小。在高溫的工業生產環境中，普通材料的電阻值可能會因溫度升高而發生較大變化，導致分流器測量不準確，而錳銅合金等材料能有效避免這種情況，確保分流器在不同溫度環境下都能穩定、精確地工作。
