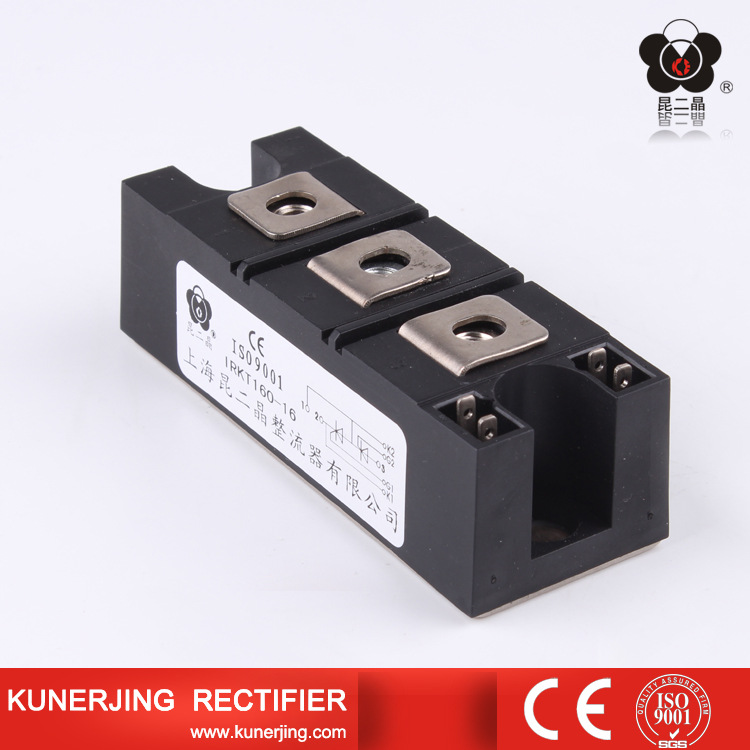

隨著我國經濟的飛速發展，可控硅模塊已經逐漸走進人們的生活，我們知道單向可控硅具有一觸即發，實現自鎖的功能。關斷單向可控硅的方式有兩種：其中一種是眾所周知的，就是可控硅在陽極電位低于陰極電位或陽極電流小于維持電流時，可由導通轉換為關斷。另一種則是將可控硅的控制極對地短路，也可直接將其關斷，本人利用它的這個特性制作了下面這款簡單的紅外遙控開關電路。今天我們就先來了解一下，可控硅遙控開關電路的輸出和輸入過程。
        開啟過程靜態時脈沖放大管V1處于飽和狀態，集電極輸出0.1V的低電平，此時可控硅模塊觸發電路不工作。瞬間按壓遙控器(各類彩電、VCD遙控器均可)，接收頭接收到紅外遙控信號，其輸出端輸出解調后的序列指令脈沖，經V1放大信號分成兩路：一路經R6對C6進行充電，另一路經R5對C5進行充電，由于C5的容量遠大于C6，所以充電速度較慢，不能使V2導通，而C6上充得的瞬間脈沖電壓足以使單向可控硅SCR觸發導通，繼電器K得電，常開觸點CJ1閉合，插座CZ中的負載得電工作。LED作工作狀態指示用。

        關閉過程：再次按壓遙控器按鍵超過3秒時，C5上充得的電壓足以使V2由截止進入飽和導通狀態，從而將可控硅控制極對地短路，可控硅被關斷。繼電器失電，觸點斷開，負載停止工作。隨后C5上充得的電壓很快通過R5、V1的集射極對地放電，電路進入等待狀態。更多有關可控硅知識請登錄昆二晶官網。
