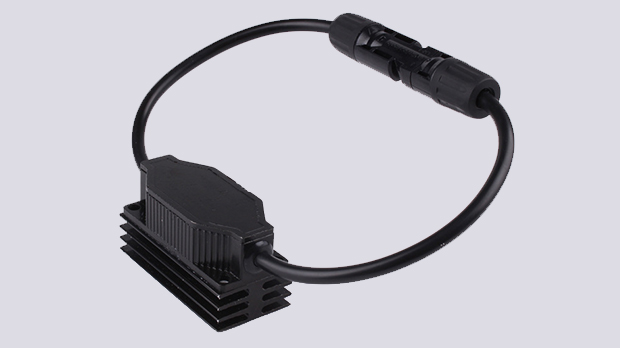

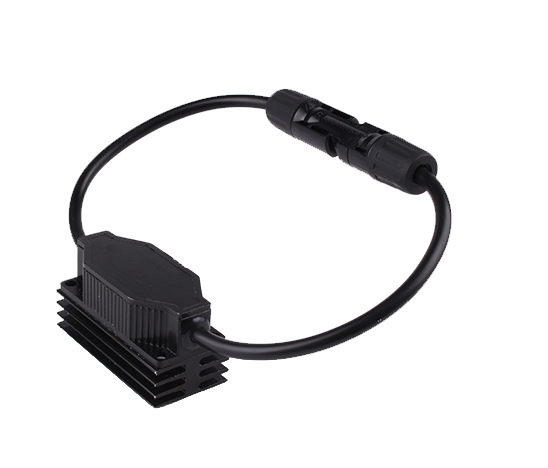

防反（防逆流）二極管是絕緣型（即模塊接線柱對銅底板之間的絕緣耐壓大于3.1KV有效值），因此可以把多個模板安裝在同一散熱器上，或裝置在接地外殼上。
特點● 芯片與底板電氣絕緣，2500V交流電壓
● 全壓接結構，優良的溫度特性和功率循環能力
● 體積小，重量輕
● 最高工作結溫達150℃，正向壓降小
|
型號 Type |
IT(AV) | VRRM | VTM @IFM | IRRM | lF(RMS) | IFSM | Rjc | Tjm | Viso |
外形 Outline |
|
| A | V | V | A | mA | A | Axl00 | ℃／W | ℃ | V(AC) | ||
| MD/MDK25A | 25 | 1600-2500 | 0.9 | 80 | 8 | 41 | 0.65 | 1.3 | 1.3 | 2500 | 4 |
| MD/MDK55A | 55 | 1600-3000 | 0.9 | 170 | 8 | 86 | 1.3 | 0.7 | 0.7 | 2500 | 4 |
| MD/MDK90A | 90 | 1600-3000 | 0.9 | 270 | 8 | 141 | 2.3 | 0.47 | 0.47 | 2500 | 4 |
| MD/MDKllOA | 110 | 1600-3000 | 0.9 | 330 | 8 | 173 | 2.6 | 0.35 | 0.35 | 2500 | 4 |
| 符號 Symbol | 參數?Parameters | 測試條件Test conditions | 結溫 | 參數值Parametervalues | 單位Company | ||
| Tj(℃) | 最小Lea | 典型Typ | 最大Max | ||||
| IF(AV) | 正向平均電流 | 180°正弦半波，50Hz，單面散熱，TC=100℃ | 150 | 55 | A | ||
| IF(MS) | 方均根電流 | 150 | 86 | A | |||
| VM | 反向重復峰值電壓 | VMtp=10ms，V?SM=VM200V | 150 | 600 | 1800 | V | |
| IM | 反向重復峰值電流 | VM=VM | 150 | 8 | MA | ||
| IFSM | 正向不重復浪涌電流 |
10ms?底寬，正弦半波，V=0.6Vm IFM=170A |
150 25 |
1.3 | A | ||
| I2t | 浪涌電流平方時間積 | 8.6 | A2S103 | ||||
| VF | 門檻電壓 | 0.8 | V | ||||
| RF | 斜率電阻 | 3.47 | MΩ | ||||
| VFM | 正向峰值電壓 | 1.45 | v | ||||
| th(jc) | 熱阻抗（結至散熱器） | 180°正弦半波，單面散熱 | 0.7 | ℃/w | |||
| th(ch) | 熱阻抗（結至散熱器） | 180°正弦半波，單面散熱 | 0.2 | ℃/w | |||
| Viso | 絕緣電壓 | 50Hz,.M.S,T=1MIN,Iiso1MA(MAX) | 2500 | 2500 | v | ||
|
Vm Tstg |
安裝扭矩（M5） | 4 | m | ||||
| 安裝扭矩（M6） | 6 | m | |||||
| 貯存溫度 | 40 | 125 | ℃ | ||||
| Wt | 質量 | 外形為101F | 115 | g | |||
| Size | 包裝盒尺寸 | 210X113X42(10只裝) | mm | ||||
